Oblicz siłę (teoretyczną) wybranego z tabeli siłownika przy wskazanym ciśnieniu zasilania.

Skocz do cennika siłowników pneumatycznych

Podaj dane (1, 2, 3 lub 4parametry). Prowadzimy sprzedaż wysyłkową
Obliczenia dotyczą siłowników hydraulicznych i pneumatycznych.
Dowolne wykonania w ramach możliwości technicznych wg potrzeby zamawiającego.

Średnica tłoka mm
Średnica tłoczyska mm
Ciśnienie bar
Skok mm
Wynik
Pole powierzchni tłoka cm2
Siła od strony tłoka kN = t = kg
Pole powierzchni od strony tłoczyska cm2
Siła od strony tłoczyska kN = t = kg
Objetosc od strony tloka cm3
Objetosc od strony tloczyska cm3

  Siłownik CJ1 z pierścieniem ślizgowym.
Cylinder hydrauliczny
  W tabeli przedstawione zostały podstawowe wymiary siłowników CJ1

Cylinder

D

d

Dcz

X

Dz

A

R

M

E

G

F

#

CJ-40/22 40 22 25 156 50 35 28 G1/4"-G3/8" 10 M16*1,5 18 24
CJ-50/28 50 28 30 166 60 40 33 G1/4"-G3/8" 15 M22*1,5 20 24
CJ-63/36 63 36 35 171 75 45 42 G3/8" 15 M27*2 22 32
CJ-80/45 80 45 40 259 95 50 50 G1/2" 15 M33*2 30 32
CJ-100/56 100 56 50 280 115 60 62 G1/2"-G3/4" 20 M42*2 36 40
CJ-125/70 125 70 60 310 145 70 72 G1/2"-G3/4" 20 M48*2 45 50
CJ-140/80 140 80 70 350 160 80 82 G1/2"-G3/4" 20 M56*2 50 60
CJ-160/90 160 90 80 395 185 90 90 G1/2"-G3/4" 25 M64*2 56 65

  Siłownik CJ2 z łożyskiem przegubowym

  W tabeli przedstawione zostały podstawowe wymiary siłowników CJ2
Cylinder

D

d

Dcz

X

Dz

A

R

M

E

G

F

#

CJ-40/22 40 22 25 156 50 35 28 G1/4"-G3/8" 10 M16*1,5 18 24
CJ-50/28 50 28 30 166 60 40 33 G1/4"-G3/8" 15 M22*1,5 20 24
CJ-63/36 63 36 35 171 75 45 42 G3/8" 15 M27*2 22 32
CJ-80/45 80 45 40 259 95 50 50 G1/2" 15 M33*2 30 32
CJ-100/56 100 56 50 280 115 60 62 G1/2"-G3/4" 20 M42*2 36 40
CJ-125/70 125 70 60 310 145 70 72 G1/2"-G3/4" 20 M48*2 45 50
CJ-140/80 140 80 70 350 160 80 82 G1/2"-G3/4" 20 M56*2 50 60
CJ-160/90 160 90 80 395 185 90 90 G1/2"-G3/4" 25 M64*2 56 65

  Siłownik CJ5 z kołnierzem od strony tłoczyska

  W tabeli przedstawione zostały podstawowe wymiary siłowników CJ5
Cylinder

D

d

X

Dz

M

E

G

F

fiK

fiZ

Dp

K

Z

fiO

N L
CJ-40/22 40 22 121 50 G1/4"-G3/8" 10 M16*1,5 18 110 65 90 14 3 9 6 21
CJ-50/28 50 28 126 60 G1/4"-G3/8" 15 M22*1,5 20 130 85 106 16 3 11 6 26
CJ-63/36 63 36 126 75 G3/8" 15 M27*2 22 160 100 130 18 3 13 6 26
CJ-80/45 80 45 209 95 G1/2" 15 M33*2 30 210 135 175 19 3 17 6 26
CJ-100/56 100 56 220 115 G1/2"-G3/4" 20 M42*2 36 240 150 200 25 5 21 6 35
CJ-125/70 125 70 240 145 G1/2"-G3/4" 20 M48*2 45 280 180 230 30 5 21 6 35
CJ-140/80 140 80 270 160 G1/2"-G3/4" 20 M56*2 50 290 185 240 30 5 25 6 35
CJ-160/90 160 90 305 185 G1/2"-G3/4" 25 M64*2 56 340 240 280 35 5 25 6 40

  Siłownik CJ6 z kołnierzem od strony denka

  W tabeli przedstawione zostały podstawowe wymiary siłowników CJ6
Cylinder

D

d

X

Dz

M

E

G

F

fiK

fiZ

Dp

K

Z

fiO

N
CJ-40/22 40 22 124 50 G1/4"-G3/8" 10 M16*1,5 18 110 65 90 14 3 9 6
CJ-50/28 50 28 131 60 G1/4"-G3/8" 15 M22*1,5 20 130 85 106 16 3 11 6
CJ-63/36 63 36 133 75 G3/8" 15 M27*2 22 160 100 130 18 3 13 6
CJ-80/45 80 45 217 95 G1/2" 15 M33*2 30 210 135 175 19 3 17 6
CJ-100/56 100 56 230 115 G1/2"-G3/4" 20 M42*2 36 240 150 200 25 5 21 6
CJ-125/70 125 70 255 145 G1/2"-G3/4" 20 M48*2 45 280 180 230 30 5 21 6
CJ-140/80 140 80 275 160 G1/2"-G3/4" 20 M56*2 50 290 185 240 30 5 25 6
CJ-160/90 160 90 305 185 G1/2"-G3/4" 25 M64*2 56 340 240 280 35 5 25 6

  Siłownik CJ7 na łapach

  go.CW tabeli przedstawione zostały podstawowe wymiary siłowników CJ7

Cylinder

D d X Dz M E G F Go Ro Rp Lo Gp fi O
CJ7-40/22 40 22 156 50 G1/4"-G3/8" 10 M16x1,5 18 31 83 110 105 15 11
CJ7-50/28 50 28 166 60 G1/4"-G3/8" 15 M22x1,5 20 38 102 130 104 18 13
CJ7-63/36 63 36 171 75 G3/8" 15 M27x2 22 44 124 165 85 25 21
CJ7-80/45 80 45 259 95 G1/2" 15 M33x2 30 57 149 190 171 30 21
CJ7-100/56 100 56 280 115 G1/2" 20 M42x2 36 68 172 240 175 35 25
CJ7-125/70 125 70 310 145 G1/2"-G3/4" 20 M48x2 45 85 205 255 205 35 25
CJ7-140/80 140 80 350 160 G1/2"-G3/4" 20 M56x2 50 95 220 280 227 35 31
CJ7-160/90 160 90 395 185 G1/2"-G3/4" 25 M64x2 56 108 240 300 249 40 37

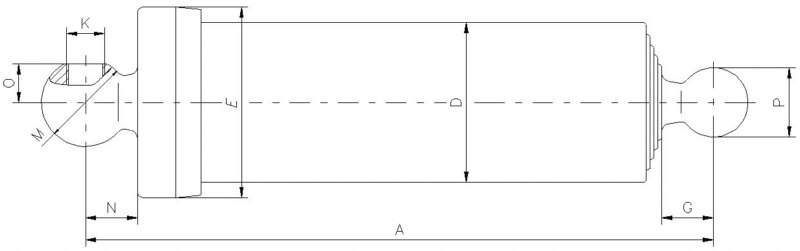

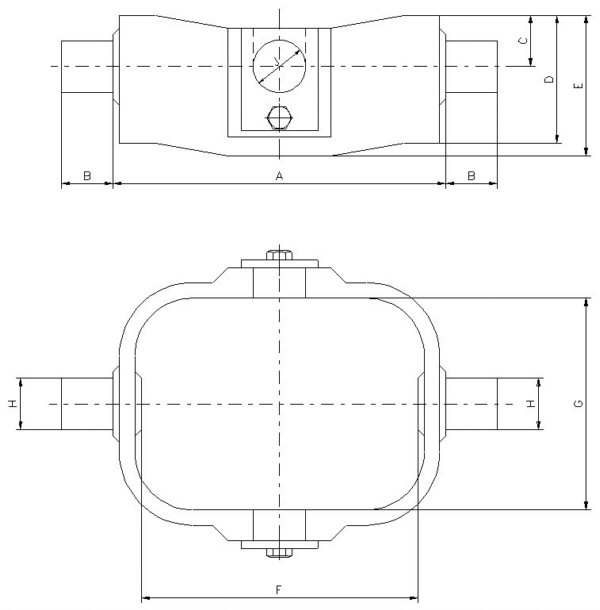

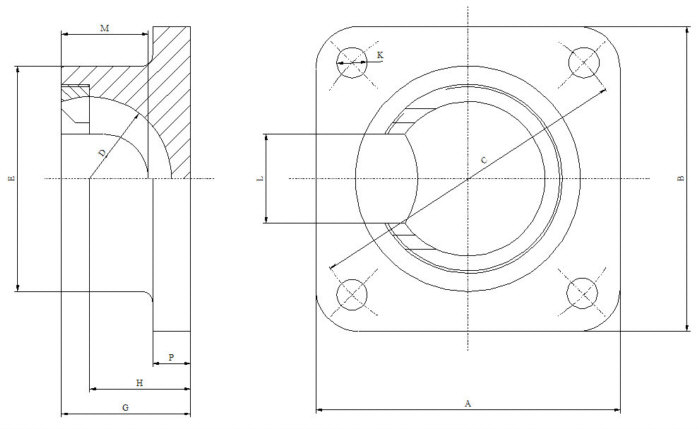

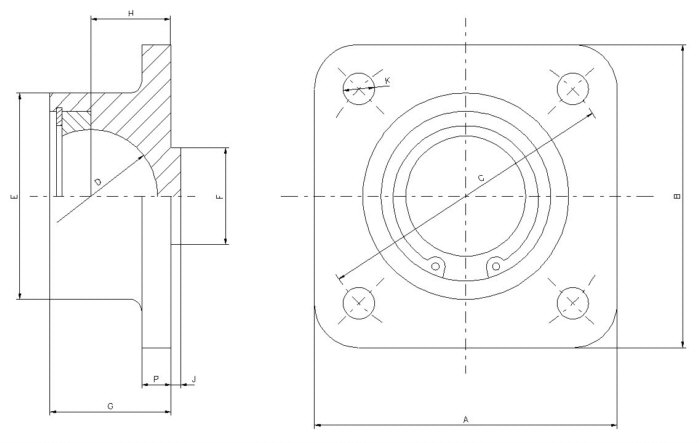

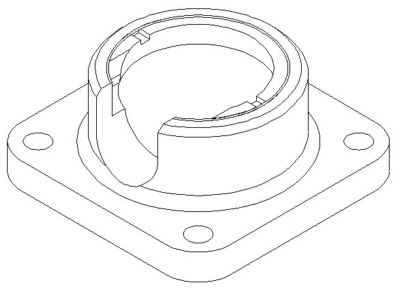

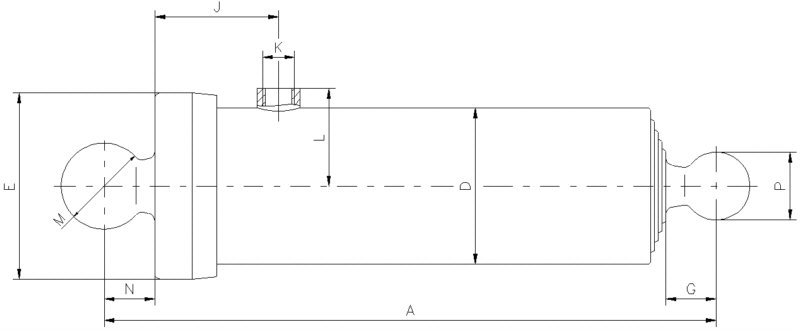

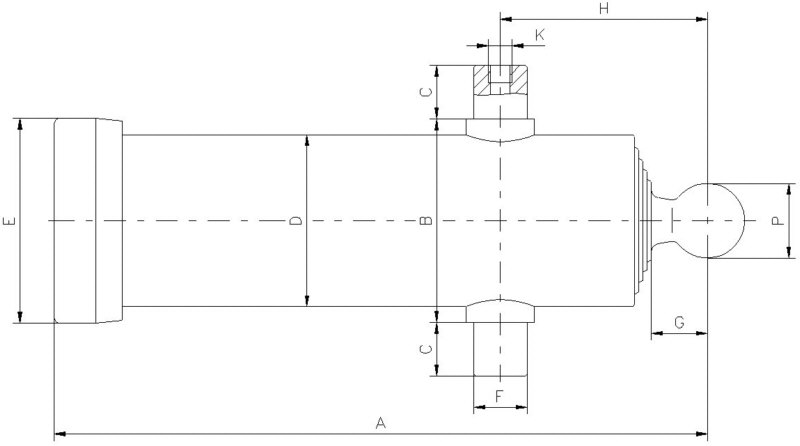

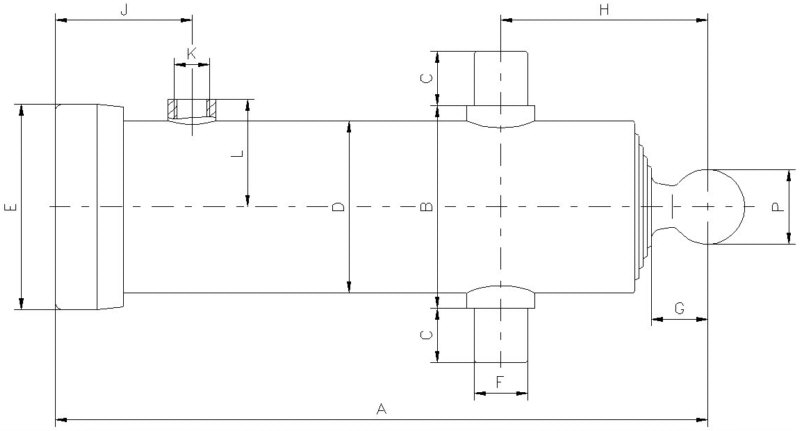

ndry hydrauliczne o skoku określonym prze


  Dostępne siłowniki (cylindry):

- CJ z jednostronnym tłoczyskiem dwustronnego działania
- CD z dwustronnym tłoczyskiem dwustronnego działania
-
CN z jednostronnym tłoczyskiem jednostronnego działania

w wersjach:

- z pierścieniem ślizgowym
- z łożyskiem przegubowym
- na czopach
- z kołnierzem od strony tłoczyska
- z kołnierzem od strony denka
- na łapach
- na widełkach


  Tłoczyska siłowników pokryte są powłoką chromową, lub chromowo-niklową.

Termin wykonania 2 - 6 tygodni roboczych od dnia wpłynięcia zamówienia w zależności możliwości produkcyjnych.
