System rurociągów ze stali nierdzewnej do szybkiego montażu.

System składa się z zestawu cienkościennych rur karbowanych o średnicy zewnętrznej / wewnętrznej:

DN8 - nakrętka 3/8" - 11,7 / 8,1mm,
DN12 - nakrętka 1/2" - 15,3 / 12,0mm,
DN15 - nakrętka 3/4" - 20,0 / 15,7mm,
DN20 - nakrętka 1" - 25,0 / 19,7mm,
DN25 - nakrętka 1,1/4" - 33,0 / 26,5mm
DN32 - przyłącza spawane, zakuwane lub lutowane - rodzaj przyłącza i długość przewodu do uzgodnienia
DN40 - przyłącza spawane, zakuwane lub lutowane - rodzaj przyłącza i długość przewodu do uzgodnienia
DN50 - przyłącza spawane, zakuwane lub lutowane - rodzaj przyłącza i dłudość przewodu do uzgodnienia


  Rura karbowana DN8 - stal AISI 304 oraz 316L - dostępna jest też rura DN6   Rura karbowana DN12 - stal AISI 304 oraz 316L


  Rura karbowana DN15 - stal AISI 304 oraz 316L   Rury DN50, DN40, DN32, DN20, DN15, DN12, DN8 - stal AISI 304 oraz 316L


  Rura karbowana "CATS" DN50   Rura falista DN32 na wężownice wymienników ciepła - stal AISI 316L


  Rury "CATS" DN50, DN 40, DN 32 - stal AISI 316L   Rura DN32 na wężownice wymienników ciepła i DN15 dla urządzeń solarnych
- stal AISI 316



  Rury karbowane DN50 do DN15   Rura falista DN32 "boiler" do wyboru 5 lub 10bar. Rura falista DN15 "solar"





  Nypel - przejściówka z gwintu stożkowego "R" na gwint "G" pod nakrętkę "CATS"   Nakrętka 3/8" do rury falistej "CATS" DN8 mosiężna niklowana


  Przejście z gwintu stożkowego "R" na gwint "G" pod nakrętkę "CATS"   Przejście - rura falista "CATS"/ rura miedziana.


  Przejściówki "CATS" dla rury miedzianej   Przejściówki "CATS" dla rury miedzianej


  Nypel dociskowy do rur falistych "CATS"   Nyple dociskowe rur falistych "CATS"


  Nypel "CATS"   Nyple "CATS" 1 1/4", 1", 3/4", 1/2" i 3/8".
Gruba ścianka zapewnia poprawne uszczelnienie






  Złącze - Nypel mosiężny + 2 nakrętki + 2 uszczelki - 5 części
Połączenie uszczelkowe w 2 miejscach - złącze 5 częściowe

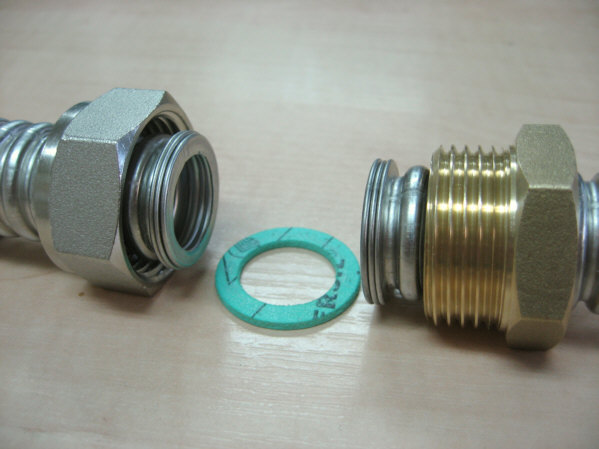

  Złącze rury karbowanej "CATS" - Nakrętka + uszczelka + nypel dociskowy
To rozwiązanie pozwala oszczędzić 1 usczelkę i nypel - złącze 3 częściowe
Jedno połączenie uszczelkowe



  Trójnik "CATS" - stal AISI 316L + nakrętka niklowana + uszczelka + rura karbowana   Trójnik "CATS" - stal kwasoodporna AISI 316L


  Nypel redukcyjny "CATS"   Złącze redukcyjne rury karbowanej DN8/DN12.
Nakrętka 1/2" + uszczelka + nypel redukcyjny 1/2"/3/4" + uszczelka + nakrętka 3/4"



  Przejściówki wewnętrzno-zewnętrzne, gwint "Rp" / gwint "G"   Przejściówka wewnętrzno-zewnętrzna, gwint "Rp" / gwint "G" pod nakrętkę "CATS"


  Nóż do cięcia rur "CATS" DN8 - DN25   Komplet narzędzi "standard" do montażu rur falistych "CATS"




    Rury dają się bez trudu wyginać. Zobacz film (2,12MB)
Eliminuje to potrzebę stosowania kolanek łączących i umożliwia położenie rurociągu o długości nawet 60 metrów, bez potrzeby łączenia.
Specjalny przyrząd do spęczania rur pozwala w warunkach polowych błyskawicznie wykonać kołnierz na przewodzie służący do łączenia odcinków rur za pomocą nakrętek dociskowych, nypli, redukcji, trójników oraz różnego rodzaju przejściówek.
Przewody posiadają atest higieniczny do wody pitnej ciepłej i zimnej na ciśnienie do 10bar (do innych zastosowań 16bar).

Przy próbie hydraulicznej przewody uległy zniszczeniu przy ciśnieniu:

- DN 8 - 240bar (24MPa) - rura nie uległa zniszczeniu,
- DN 12 - 190bar (19MPa) - pęknięcie wzdłużne,
- DN 15 - 142bar (14,2MPa) - rozszczelnienie przy kołnierzu,
- DN 20 - 151bar (15,1MPa) - rozszczelnienie przy kołnierzu,
- DN 25 - 121bar (12,1MPa) - pęknięcie wzdłużne.
